產品應用案例

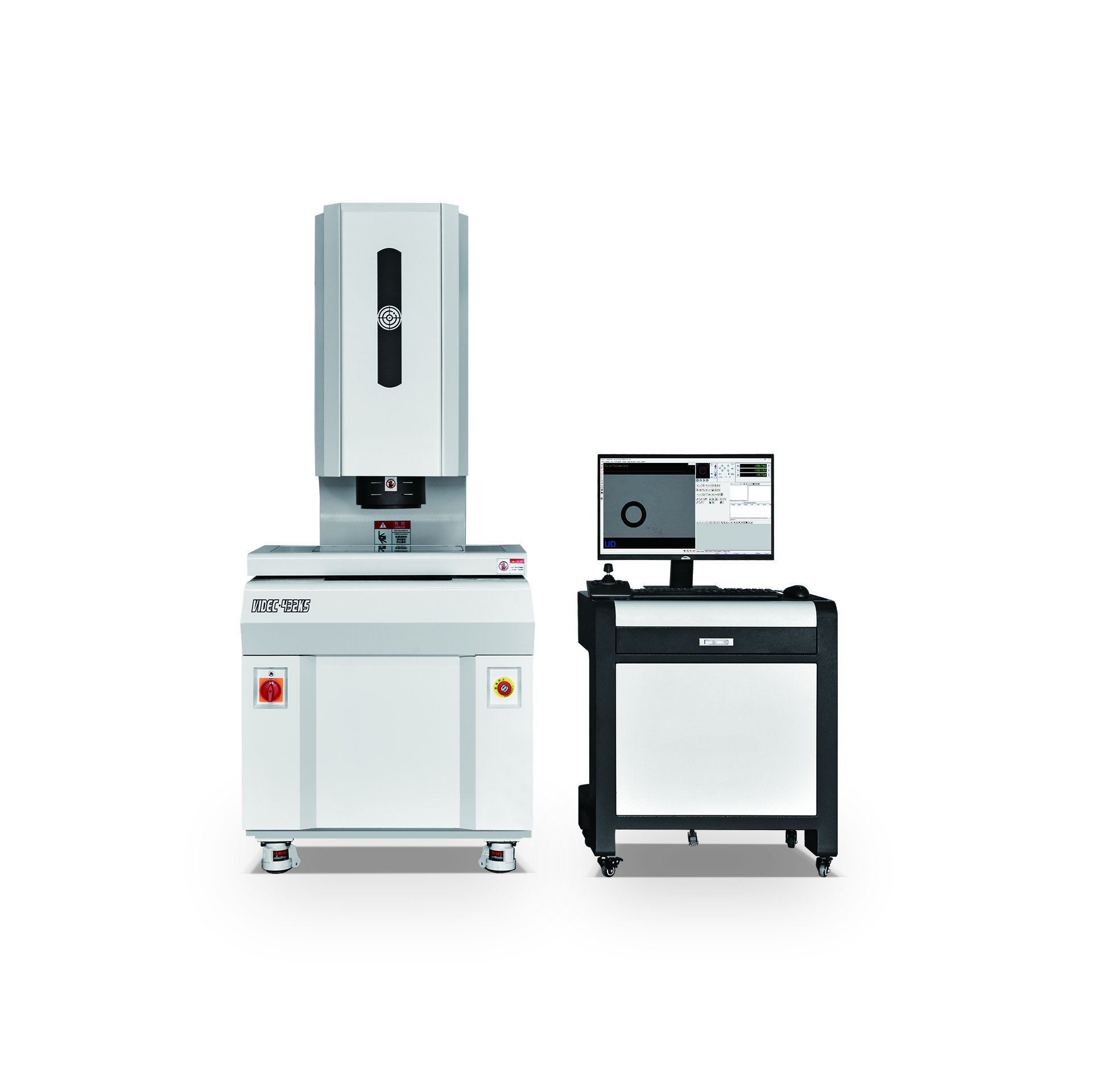

一鍵式影像測量儀是一種新型的影像測量技術。它和傳統的二次元影像測量儀不同的是它不再需要光柵尺位移傳感器作為精度標,也不經過大焦距的鏡頭經過放大產品影像來保障測量精度。一鍵式影像測量儀通過一個大視角大景深的遠心鏡頭,將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理,再由有著強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖,最后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸,同時完成對尺寸公差的評價。一鍵式影像測量儀機身結構簡單,不需要位移傳感器光柵尺,僅需大視角大景深的遠心倍率縮小鏡頭、高像素的CCD相機和計算能力強大的后臺軟件。

產品詳情
一鍵式影像測量儀是一種新型的影像測量技術。它和傳統的二次元影像測量儀不同的是它不再需要光柵尺位移傳感器作為精度標,也不經過大焦距的鏡頭經過放大產品影像來保障測量精度。一鍵式影像測量儀通過一個大視角大景深的遠心鏡頭,將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理,再由有著強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖,最后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸,同時完成對尺寸公差的評價。一鍵式影像測量儀機身結構簡單,不需要位移傳感器光柵尺,僅需大視角大景深的遠心倍率縮小鏡頭、高像素的CCD相機和計算能力強大的后臺軟件。

型號

CNC-431KS

測量行程X/Y(mm)

400x300 mm

Z軸行程

100 mm

設備外形尺寸

1280 x815 x1850

設備重量(KG)

450

平臺承重(KG)

≤30Kg

玻璃工作臺

430x330X10mm

CCD相機

???000萬像素高清黑白數字CCD

鏡頭視野(可選)

150.9*100.7mm或190.3*127mm

測量范圍

400*300mm



測量精度

靜態測量

±5um



拼接測量

±(8+0.02L)um



重復精度

靜態測量

±4um



拼接測量

±6um

光柵尺

高分辨率0.5μm

線性精度

X/Y軸≤5+L/200 μm

測量系統

INS.2.0一鍵拼接測量專用軟件

照明光源

遠心平行底光,高亮環形LED表面光(非標定制光可選配)

供應電源

220±10%,50±Hz

工作環境

溫度20℃±2℃、溫度變化<2℃,濕度:45%-75%

測量功能

點、線、圓、圓弧、角、 距離、平行距

輔助功能

相交 平行 平分 垂直 相切

幾何公差

位置公差 形位公差 尺寸公差

XYZ軸數顯分辨率

0.1μm

功率

2000W

電源

AC200-240V 50/60Hz

電腦

研華工控I5品牌電腦

顯示器

24寸液晶顯示器
