一·前言
眾所周知，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。
表面能是創造物質表面時對分子間化學鍵破壞的度量。在固體物理理論中，表面原子比物質內部的原子具有更多的能量，因此，根據能量最低原理，原子會自發的趨于物質內部而不是表面。表面能的另一種定義是，材料表面相對于材料內部所多出的能量。
液體表面任意二相鄰部分之間垂直于它們的單位長度分界線相互作用的拉力。表面張力的形成同處在液體表面薄層內的分子的特殊受力狀態密切相關。表面張力的存在形成了一系列日常生活中可以觀察到的特殊現象。
二、應用方向：
新表面表征、表面純度測試、固體表面處理評價、液體配方設計、表面清潔度分析、等離子清洗效果分析、固液體之間或固體黏駙特性研究、表面印刷性能的表征、玻璃（包括塑料或金屬等固體）表面潤濕性研究、分析表面改性等
三·儀器應用領域
可用于如下領域的基礎研究，應用新方法，產品設計以及品質控制等。
- TFT-LCD面板行業：玻璃面板潔凈度與鍍膜質量測量；TFT打印電路、彩色濾光片、 ITO導體膠卷等前涂層質量測量；半導體，平面顯示器、光學行業掩膜親水性測量
- 印刷、塑膠行業：表面清潔與附著質量測量；油墨附著度測量；催化劑測量；膠水膠體性質相容性測量；染料的緊扣度
- 半導體產業：晶圓的潔凈度測量；HMDS的處理控制；CMP的研究測量、光阻與顯影劑的研究
- 化學材料研究：防水與親水性能材料研究探討；表面活性與清潔劑的張力、濕性；黏性增強與附著表面能測量
- IC封裝：基質表面潔凈度；原子合成氧化識別；BGA焊接表面；環氧化物的附著度測量
- 紙張、紙尿褲、衛生護墊等材料的吸水性以及可印刷性等性質分析；
- 纖維、織物、碳纖維、玻璃纖維與樹脂的新功能開發、表面性質、印染等性質分析；
- 液晶屏、硬盤、屏幕保護膜、觸摸屏、LCD、LED、光學零件、半導體芯片、Wafer、微電子等行業表面清潔度分析以及品質控制、新材料開發研究以及等離子（Plasma）處理等表面處理效果評估；
- 聚合物、高分子材料及金屬材料表面修飾、表面改性、印刷性質等分析；
- 薄膜、偏光片、膠片、感光材料的新材料開發、印刷性等分析；
本公司儀器采用現代化工藝制造，儀器采用先進的專用CCD數字?jǐn)z像機，配倍高分辨率變焦式顯微鏡和高亮度LED背景光源系統，搭配三維樣品臺，可進行工作臺上下、左右、前后等方向移動。實現微量進樣及上下精密移動。同時還設計了伸縮桿結構工作臺，能適應在不同用戶材料厚度加大的場合。儀器框架可以根據式樣的大小適量調節，擴大了儀器的使用范圍。軟件搭配修正功能，測試多次后的結果可以同時保存在同一報告下，能讓用戶更好的對材料數據進行管控。該儀器設計美觀大方、操作簡單、符合用戶所需。適用于各種行業測定接觸角的用戶。
五·提升品管的要求
光學接觸角測量?jī)x:是一種簡單、快速、靈敏的方法測量固體表面的潤濕性。且可間接測量固體表面能與液體表面張力。以下為測試方法比較表:
| 測試方法 | 優點 | 缺點 |
| 光學接觸角測量?jī)x | 1.水滴角度可量化且明確 2.均勻性測量 3.誤差值小 |
成本稍高 |
| 表面達因測試劑 | 成本低 | 誤差大，且多次測試后影響準確性，僅知有無過標準 |
| 原子力顯微鏡AFM | 測量極細微(原子表面、奈 米結構) | 成本高，成像小、速度慢，探頭容易損傷 |
六·產品特點
- 專業級的高精度滴液系統，微分頭控制，液滴控制精度可達0.1μl
- 采用高性能日本原裝進口工業機芯，無失真遠心鏡頭，確保最佳的成像效果。
- 采用USB2.0標準接口，數據傳輸速度快，兼容性高
- 高強度航空鋁合金結構，模塊化設計理念，可配置各種常用測量附件
- 自主研發的集成芯片電路控制，保證儀器以最佳狀態運行
- 多種輔助模塊選取，滿足更多的外部測試條件
- 光學系統頂式法，適合超低角度測量和疏水材料測量
- 多種接觸角分析方法，更適合多種材料接觸角測量
- 采用國際領先的計算方法，能夠自動識別基準線及輪廓線，無人為誤差
- 高速全自動操作測量，且直觀讀取數據結果
- 表面接觸角分析模塊，更簡捷的操作，更準確的結果
- 視頻快速測試數據，可連續性進測試接觸角形態變化

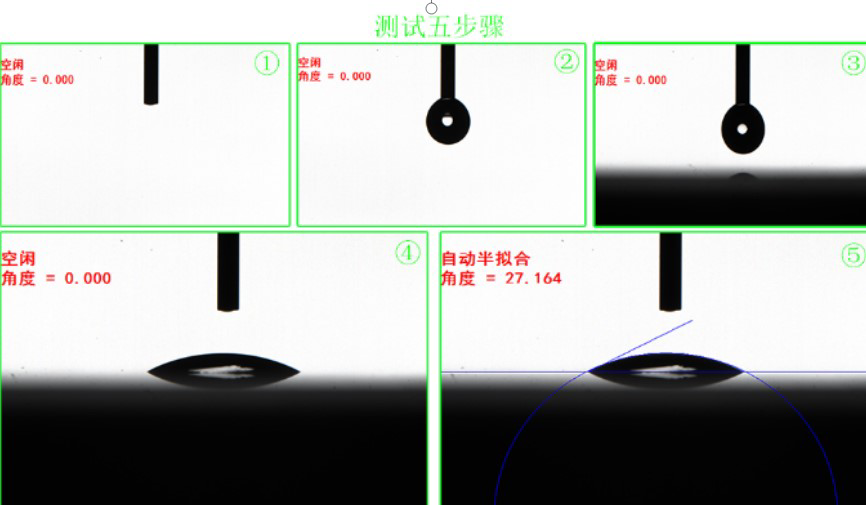

- 一鍵式軟件操作: 【按空格鍵】--打開攝像頭； 【按1鍵】--精準的控制滴液；【按2鍵】--高精度的進行全自動測量.
- 德國進口校正片：C-60°，C-90°，C-120°（選配）
- 接觸角測量范圍：0-1800
- 接觸角分辨率精度：±0.001°
- 接觸角測量精度：±10
- 表面能計算：Fowks法，OWRK法，ZismanPlot法，EOS法（軟件中預裝部分液體數據庫，可自行建立液體性能參數）
- 高精度手動滴液系統：高精密工業微量注液泵；滴液精度：0. 1μl
·軟件概述
- 接觸角多元化分析方式：全自動擬合法，半自動擬合法，手動水平測量，手動斜面測量，寬高測量法，人工切線法等，前進角/后退角，滾動角（傾斜角）
- 多元化軟件計算方法：寬高測量（0-10度）；圓環擬合法(40度以下)；橢圓擬合法(40-120度)；Young-Lapalacer擬合法(120度以上)
- 精準的表面自由能計算：Fowks法，OWRK法，ZismanPlot法，EOS法（軟件中預裝部分液體數據庫，可自行建立液體性能參數）
- 一鍵式軟件測量操作： 【按空格鍵】--打開攝像頭； 【旋1下】--微量進樣器精準滴液；【按2鍵】--高精度的進行全自動測量
- 不規則產品測試拓展：凹凸面測試，曲面測試，滾動角測試,前進角后退角測試，高低溫接觸角測試
- 高速拍照方式：?jiǎn)螐?/font>/連續/錄像；錄像任意電影單張導出；錄像視頻可自動快速測量（動態接觸角）
- 細致化數據庫管理：導出Excel表格數據 word圖片數據；更直觀的不限數據圖文并茂數據報告
- 主機外形尺寸：約660mm（長）*310mm(寬)* 580mm(高)
- 主機凈重：18KG
- 工作臺面尺寸：120mm*150mm
- 工作臺移動： 左右50mm; 前后30mm
- 最大樣品臺尺寸：10寸
- 進樣器移動：上下150mm;
- 注射系統：手動：微分頭控制微量注液，精度：0.1ul
- 工業鏡頭：0.7X *-4.5X高清遠心連續變倍變焦顯微鏡
- CCD：SONY原裝進口高速工業級芯片；25幀/S、60幀/S、300幀/S、1000幀/S
- 光源：LED可調節藍色基調工業級冷光源；使用壽命達貳萬小時以上
- 電源及功率：220V / 60HZ
- GB/T 24368-2009(玻璃表面疏水污染物檢測)
- SY/T5153-2007（油藏巖石潤濕性測定方法）
- ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）
- ASTM D5946-2004（塑料薄膜與水接觸角度的測量）
- ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）
